Para Que Serve e Como os Componentes Eletrônicos Funcionam?

Buscando entender definitivamente como os componentes eletrônicos funcionam?

Componentes elétricos são dispositivos que são usados em circuitos elétricos para realizar uma variedade de funções. Alguns exemplos de componentes elétricos comuns incluem resistores, capacitores, diodos, transistores, relés e transformadores.

Os componentes eletrônicos são dispositivos que são usados em circuitos elétricos para realizar uma variedade de funções. Eles são fundamentais para o funcionamento de muitos dispositivos eletrônicos, como computadores, telefones celulares e aparelhos de televisão.

Neste artigo, vamos explorar alguns dos componentes eletrônicos mais comuns e explicar para que eles servem e como funcionam.



Para que servem os resistores


Os resistores são componentes elétricos que resistem ao fluxo de corrente elétrica através deles. Eles são usados em circuitos elétricos para limitar ou controlar a corrente elétrica. Isso pode ser útil em muitas situações diferentes, como proteger componentes elétricos sensíveis da corrente elétrica excessiva, regular a tensão em um circuito ou controlar a potência dissipada em um circuito.

Os resistores também são usados para criar divisores de tensão, que permitem que a tensão em um ponto do circuito seja dividida em uma determinada proporção. Isso pode ser útil para medir a tensão em diferentes pontos de um circuito ou para alimentar circuitos de baixa tensão com uma fonte de tensão mais alta.

Os resistores podem ser classificados de acordo com sua resistência elétrica, que é medida em ohms. Existem vários tipos diferentes de resistores, incluindo resistores fixos, que têm uma resistência elétrica fixa, e resistores variáveis, que podem ser ajustados para diferentes resistências elétricas. Alguns resistores também podem ser classificados de acordo com sua tolerância, que é a precisão da resistência elétrica medida em porcentagem.


Quais são os 4 tipos de resistores?

Existem vários tipos de resistores, incluindo:

Resistores fixos: são resistores que têm uma resistência elétrica fixa e não podem ser ajustados. Eles são usados para limitar ou controlar a corrente elétrica em um circuito de acordo com um valor pré-determinado.

Resistores variáveis: são resistores que podem ser ajustados para diferentes resistências elétricas. Eles são usados para regular a corrente elétrica em um circuito de acordo com as necessidades do dispositivo.

Resistores de tolerância: são resistores cuja resistência elétrica é medida com uma determinada tolerância, ou precisão. Eles são usados para garantir que a resistência elétrica em um circuito seja precisa dentro de um determinado intervalo.

Resistores de potência: são resistores que são projetados para dissipar grandes quantidades de potência elétrica sem danificar ou sobreaquecer. Eles são usados em circuitos que exigem altas correntes elétricas ou tensões.

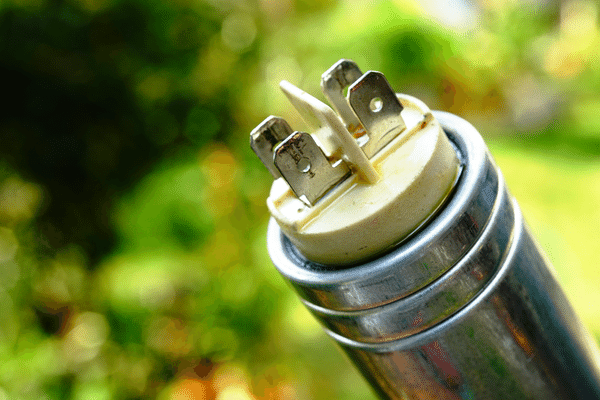

Para que servem os capacitores?


Os capacitores são componentes elétricos que armazenam cargas elétricas e podem ser usados para filtrar ou estabilizar a corrente elétrica em um circuito. Eles são compostos por duas placas condutoras separadas por um material dielétrico, que é um material que não conduz corrente elétrica.

Quando um capacitor é conectado a uma fonte de corrente elétrica, as placas condutoras armazenam cargas elétricas de sinais opostos, formando um campo elétrico no material dielétrico. Quando a fonte de corrente elétrica é desconectada, as cargas elétricas armazenadas no capacitor continuam a fluir através do circuito, permitindo que a corrente elétrica continue por um curto período de tempo.

Os capacitores são usados em muitas aplicações diferentes, incluindo filtragem de ruído em circuitos de áudio, estabilização de tensão em fontes de alimentação, sincronização de sinais em circuitos de comunicação e armazenamento de energia em circuitos de alta tensão. Eles também são usados em muitos dispositivos eletrônicos, como computadores, telefones celulares e aparelhos de televisão, para ajudar a filtrar e estabilizar a corrente elétrica.



Quais são os 3 tipos de capacitores?

Existem vários tipos de capacitores, incluindo:

Capacitores eletrolíticos: são capacitores que são usados em circuitos de alta tensão e corrente e que têm uma capacitância elevada. Eles são compostos por duas placas de metal separadas por uma camada de óxido de alumínio, que atua como um material dielétrico.

Capacitores cerâmicos: são capacitores que são usados em circuitos de baixa tensão e corrente e que têm uma capacitância baixa. Eles são compostos por duas placas de metal separadas por uma camada de cerâmica, que atua como um material dielétrico.

Capacitores de poliéster: são capacitores que são usados em circuitos de média tensão e corrente e que têm uma capacitância média. Eles são compostos por duas placas de metal separadas por uma camada de poliéster, que atua como um material dielétrico.

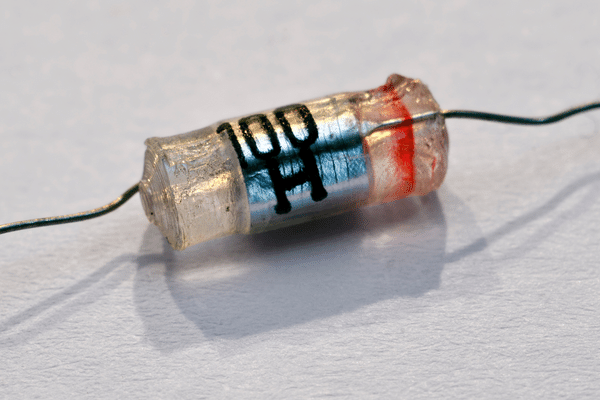

Para que servem os diodos?

Os diodos são componentes elétricos que permitem a passagem da corrente elétrica em apenas uma direção, o que os torna úteis para proteger circuitos contra a corrente elétrica inversa. Eles são compostos por dois terminais chamados anodo e catodo, e permitem a passagem da corrente elétrica apenas quando o anodo está conectado a uma fonte de tensão mais positiva do que o catodo.

Os diodos são usados em muitas aplicações diferentes, incluindo proteção de circuitos contra a corrente elétrica inversa, rectificação de corrente alternada em circuitos de corrente contínua, proteção de dispositivos eletrônicos contra sobretensões e proteção de equipamentos elétricos contra descargas elétricas. Eles também são usados em muitos dispositivos eletrônicos, como computadores, telefones celulares e aparelhos de televisão, para ajudar a proteger os circuitos internos contra a corrente elétrica inversa.



Onde se utiliza o diodo?

Os diodos são componentes elétricos que permitem a passagem da corrente elétrica em apenas uma direção, o que os torna úteis para proteger circuitos contra a corrente elétrica inversa. Eles são usados em muitas aplicações diferentes, incluindo; Rectificação de corrente alternada em circuitos de corrente contínua; Proteção de circuitos contra a corrente elétrica inversa e Proteção de dispositivos eletrônicos contra sobretensões.



Qual o diodo mais utilizado?

O diodo mais comumente usado é o diodo retificador, que é usado principalmente para rectificar a corrente alternada em corrente contínua. Ele é composto por uma junção p-n e é usado em muitos dispositivos eletrônicos, como computadores, telefones celulares e aparelhos de televisão, para ajudar a converter a corrente alternada em corrente contínua.

Outro diodo comumente usado é o diodo Zener, que é usado principalmente como componente de proteção contra sobretensões. Ele é composto por uma junção p-n que é projetada para conduzir corrente elétrica quando a tensão excede um valor pré-determinado, o que ajuda a proteger os componentes do circuito contra sobretensões.

Além disso, o diodo Schottky é um tipo de diodo que é usado em muitos dispositivos eletrônicos por causa de sua alta velocidade de resposta e baixa resistência elétrica. Ele é composto por uma junção metal-semicondutor e é usado principalmente em circuitos de alta frequência.

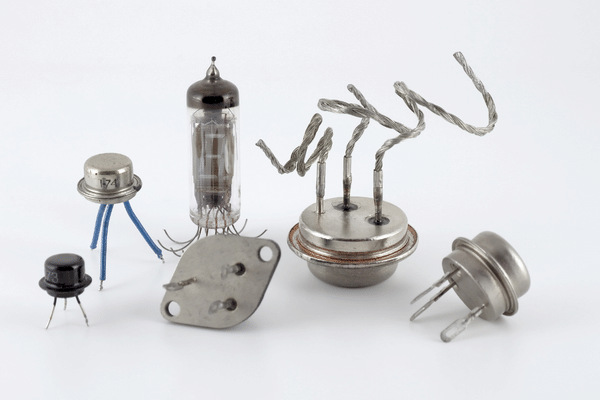

Para que servem os transistores?

Os transistores são componentes elétricos que podem ser usados para amplificar ou controlar o fluxo de corrente elétrica em um circuito. Eles são compostos por três terminais chamados coletor, base e emissor, e são usados como interruptores elétricos controlados por corrente. Quando uma pequena corrente elétrica é aplicada ao terminal da base, ela controla o fluxo de corrente elétrica entre os terminais do coletor e do emissor.

Os transistores são usados em muitas aplicações diferentes, incluindo amplificação de sinais elétricos, controle de motores elétricos, conversão de corrente alternada em corrente contínua e geração de sinais de alta frequência. Eles também são usados em muitos dispositivos eletrônicos, como computadores, telefones celulares e aparelhos de televisão, para ajudar a amplificar e controlar os sinais elétricos nos circuitos internos.



Quais os tipos de transistores mais usados?

Os transistores são componentes elétricos que podem ser usados para amplificar ou controlar o fluxo de corrente elétrica em um circuito. Eles são compostos por três terminais chamados coletor, base e emissor, e são usados como interruptores elétricos controlados por corrente. Existem vários tipos de transistores, incluindo:

  1. Transistores de junção bipolar (BJT): são transistores que são compostos por uma junção p-n e são usados principalmente para amplificação de sinais elétricos. Eles são divididos em dois tipos: transistores NPN e PNP.
  2. Transistores de metal-oxido-semicondutor (MOSFET): são transistores que são compostos por uma camada fina de óxido de silício e são usados principalmente para controlar grandes correntes elétricas com sinais de baixa corrente. Eles são divididos em dois tipos: transistores MOSFET N-channel e MOSFET P-channel.
  3. Transistores unijunction (UJT): são transistores que são compostos por uma única junção p-n e são usados principalmente para gerar sinais de alta frequência.
  4. Transistores JFET: são transistores que são

Para que servem os relés?

Os relés são componentes elétricos que permitem que a corrente elétrica seja controlada através de uma bobina e um contato móvel. Eles são usados para controlar circuitos elétricos de alta corrente com sinais de baixa corrente, permitindo que dispositivos elétricos sejam ligados e desligados de forma controlada.

Os relés são compostos por uma bobina, um núcleo de ferrite e um contato móvel. Quando uma corrente elétrica é aplicada à bobina, ela gera um campo magnético que atrai o núcleo de ferrite para a bobina. Isso faz com que o contato móvel se mova, estabelecendo ou interrompendo o circuito elétrico.

Os relés são usados em muitas aplicações diferentes, incluindo proteção de circuitos elétricos contra sobrecarga, controle de motores elétricos, proteção de equipamentos elétricos contra curtos-circuitos e controle de dispositivos elétricos remotamente. Eles também são usados em muitos dispositivos eletrônicos, como computadores, telefones celulares e aparelhos de televisão, para ajudar a controlar os circuitos internos de forma segura.



Quais são os tipos de relés?

Existem vários tipos de relés, incluindo relés eletromecânicos, que são dispositivos que permitem que a corrente elétrica seja controlada através de uma bobina e um contato móvel. Eles são acionados por um campo magnético gerado por uma bobina elétrica e são compostos por uma bobina de fio enrolada, um núcleo de ferrite e um contato móvel. Esses relés são usados em muitas aplicações diferentes, como interruptores, dispositivos de proteção e sistemas de controle.

Outro tipo de relé é o relé eletrônico, que é um dispositivo que permite que a corrente elétrica seja controlada através de circuitos eletrônicos. Eles são acionados por sinais elétricos e não dependem de um campo magnético para funcionar. Eles são compostos por circuitos eletrônicos e podem ser mais rápidos e mais precisos do que os relés eletromecânicos. Esses relés são usados em muitas aplicações diferentes, como interruptores, dispositivos de proteção e sistemas de controle.

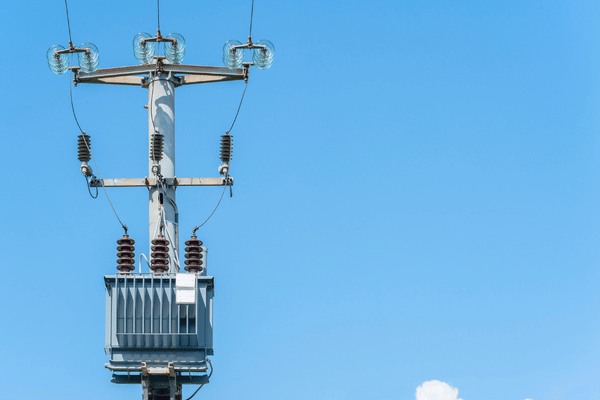

Para que servem os transformadores de energia?

Os transformadores de energia são componentes elétricos que permitem a transferência de energia elétrica entre circuitos com diferentes níveis de tensão. Eles são compostos por duas ou mais bobinas de fio enroladas em conjunto, que são chamadas de primário e secundário. Quando uma corrente elétrica alternada é aplicada à bobina primária, ela gera um campo magnético que, por sua vez, gera uma corrente elétrica alternada na bobina secundária.

Os transformadores de energia são usados em muitas aplicações diferentes, incluindo aumentar ou diminuir o nível de tensão em um circuito elétrico, isolamento elétrico entre circuitos, proteção de equipamentos elétricos contra sobretensões e adaptação de dispositivos elétricos para uso em diferentes redes elétricas. Eles também são usados em muitos dispositivos eletrônicos, como computadores, telefones celulares e aparelhos de televisão, para ajudar a adaptar os circuitos internos para o nível de tensão da fonte de alimentação.



Onde os transformadores são utilizados?

Os transformadores de energia são usados nas subestações elétricas para aumentar ou diminuir a tensão da corrente elétrica antes de ela ser distribuída para os consumidores, em amplificadores de áudio para aumentar a potência dos sinais de áudio, para proteger os circuitos elétricos contra sobretensões e curtos-circuitos, para isolar circuitos elétricos uns dos outros e para converter a frequência da corrente elétrica de um circuito para outro.
