Entenda Indutores: Função e Aplicação em Circuitos

Entender o mundo da eletrônica pode parecer complexo, mas eu estou aqui pra simplificar! Hoje, vamos mergulhar no fascinante universo dos indutores, componentes essenciais em muitos circuitos eletrônicos. Eles podem ser pequenos, mas seu papel é gigante!

Os indutores são verdadeiros maestros da corrente elétrica, controlando e criando campos magnéticos que são a base para o funcionamento de inúmeros dispositivos. Se você está curioso sobre como eles trabalham e por que são tão importantes, prepare-se para descobrir.

O que são indutores

Quando falamos de eletrônica, é imprescindível mencionar o papel dos indutores. Indutores, ou bobinas, são componentes passivos que têm por finalidade armazenar energia na forma de um campo magnético. Eles são essencialmente enrolamentos de fio, normalmente feitos de cobre, que podem ter núcleo de ar ou serem envoltos por materiais magnéticos, como ferro ou ferrite.

A capacidade de um indutor de armazenar energia é medida em Henrys (H), e essa característica permite que eles exerçam controle sobre correntes alternadas, filtrando, oscilando e protegendo outros componentes dos circuitos eletrônicos onde estão inseridos. Tudo isso acontece graças à lei de Faraday, que explica a indução eletromagnética e a produção de força eletromotriz (FEM), uma propriedade intrínseca dos indutores.

Em circuitos, é vital entender que a função dos indutores vai além de um simples armazenamento de energia. Eles são peças-chave na criação de osciladores e filtros, que são fundamentais em sistemas de comunicação e processamento de sinais. Aqui estão algumas de suas aplicações mais comuns:

  • Filtros de linha (para limpeza de ruídos em sinais elétricos)

  • Chokes de RF (para bloquear ou “estrangular” certas frequências de rádio)

  • Transformadores (para transferência de energia entre circuitos)

Percebo, em minha experiência com indutores, que muitos tendem a subestimatá-los por seu aspecto simplista. No entanto, é esse “simples” enrolamento de fios que permite a viabilidade de inúmeros dispositivos eletrônicos que usamos no dia a dia. Desde o carregador do seu celular até os sistemas de áudio de alta fidelidade, os indutores desempenham um papel vital na estabilização e manipulação de correntes elétricas, algo que simplesmente não poderia ser alcançado sem eles.

Assim, entender o papel dos indutores é adentrar um pouco mais no mundo fascinante da eletrônica. Com seu funcionamento baseado em princípios eletromagnéticos, eles são uma ponte entre o teórico e o prático, onde a física se materializa em aplicações que transformam nosso dia a dia.

Como os indutores funcionam

Entender como funcionam os indutores é fundamental para dominar os princípios básicos da eletrônica. Quando uma corrente elétrica passa pelo enrolamento de fio do indutor, um campo magnético é gerado ao redor dele. A beleza desse fenômeno está na capacidade do indutor de armazenar energia nesse campo magnético.

Propriedades Chave dos Indutores

  • Reatância Indutiva: A oposição à mudança de corrente é uma propriedade característica chamada reatância indutiva. Esse comportamento faz dos indutores componentes ideais para filtrar frequências de um sinal elétrico.

  • Autoindução: É a capacidade do indutor de induzir uma voltagem em si próprio quando a corrente que passa por ele muda.

O Papel da Frequência

A relação entre indutores e frequência é direta: quanto maior a frequência, maior a reatância indutiva. Isso é crucial em circuitos que operam com diferentes frequências, permitindo que o indutor atue como um filtro eficaz, bloqueando frequências indesejadas e permitindo a passagem daquelas na faixa necessária.

Efeito nas Correntes Alternadas e Contínuas

Meu entendimento sobre os indutores me faz apreciar sua dupla natureza. Em correntes alternadas (AC), eles podem limitar a quantidade de corrente devido à sua reatância indutiva crescente com a frequência. No entanto, em correntes contínuas (DC), os indutores apresentam um comportamento distinto, oferecendo pouca resistência à passagem de corrente após um breve período de carga do campo magnético.

Indutância e sua Unidade de Medida

A indutância é a medida da capacidade do indutor de armazenar energia no seu campo magnético e é medida em henries (H). Um henry é definido como a quantidade de indutância requerida para gerar um volt de voltagem autoinduzida com uma variação de corrente de um ampere por segundo.

Propriedade

Unidade de Medida

Indutância

Henri (H)

Corrente

Ampere (A)

Tensão Autoinduzida

Volt (V)

Taxa de Variação

A/s

Ao lidar com qualquer tipo de circuito que inclua indutores, é essencial ter claro como eles manipulam as correntes elétricas e como suas propriedades afetam o comportamento geral do sistema. A habilidade de armazenar e liberar energia de maneira controlada torna o indutor um componente essencial em muitas aplicações eletrônicas modernas.

Princípio de funcionamento dos indutores

Ao aprofundar no estudo dos indutores, é importante entender que o princípio de funcionamento destes componentes é fundamentado na lei de Faraday. Essencialmente, quando corrente elétrica passa por um fio condutor enrolado, cria-se ao redor dele um campo magnético. Se a intensidade da corrente varia, o campo magnético também sofre alterações, o que, por sua vez, induz uma voltagem no enrolamento.

Esse fenômeno é conhecido como autoindução e é o que possibilita ao indutor resistir à mudança de corrente. O papel da autoindução é crucial, pois é a forma pela qual a energia é armazenada no campo magnético do indutor. Quanto mais rápido a corrente tenta mudar, maior é a voltagem induzida que se opõe a essa mudança. Os indutores, portanto, apresentam uma certa “inércia elétrica” que é proporcional à sua indutância, cuja unidade de medida é o Henry (H).

A variação da corrente que passa pelo indutor não só gera uma voltagem autoinduzida como também pode gerar um fenômeno chamado de reatância indutiva. A reatância, medida em Ohms, é uma forma de resistência que os indutores apresentam à passagem de corrente alternada, aumentando com a frequência do sinal. Isso é descrito pela fórmula:

X_L = 2πfL

Onde:

  • X_L é a reatância indutiva,

  • π é uma constante matemática, aproximadamente 3,14159,

  • f é a frequência da corrente alternada,

  • L é a indutância do indutor.

Para corrente contínua, a situação é ligeiramente diferente. Após um breve período inicial de carga do campo magnético, o indutor tende a se comportar como um curto-circuito, característica que desempenha um papel vital em aplicações como atenuação de ruídos de chaves e outros componentes digitais.

A manipulação dessas características permite a implementação dos indutores em uma vasta gama de aplicações, desde filtros de frequência até estabilizadores de tensão em fontes de alimentação. Conhecendo a fundo a relação complexa entre corrente, tensão autoinduzida e indutância, é possível projetar circuitos eletrônicos com total controle das respostas desejadas.

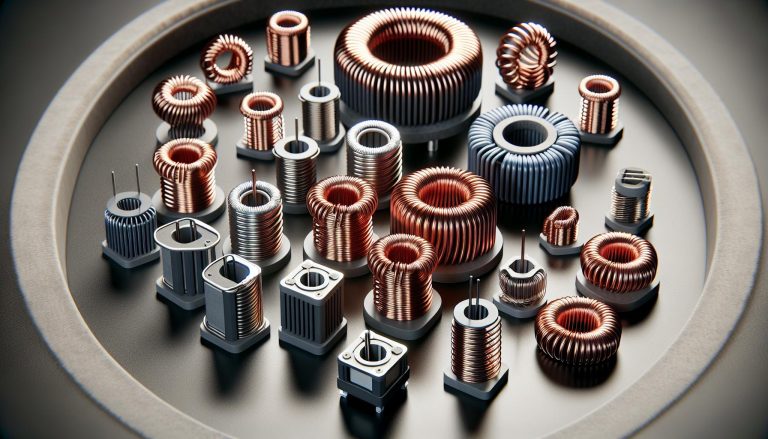

Tipos de indutores

Entender os tipos de indutores é crucial para aplicar a peça certa em cada projeto eletrônico. Com uma variedade disponível, é imprescindível conhecer as características e as aplicações específicas de cada um.

Indutores de Núcleo de Ar são a forma mais simples de indutor. Como o nome sugere, não possuem um núcleo de material ferromagnético. Seu uso é comum em frequências altas onde os materiais do núcleo poderiam causar perdas excessivas devido ao efeito pelicular.

Por outro lado, os Indutores de Núcleo de Ferro contam com um núcleo de material ferromagnético que aumenta significativamente a indutância sem necessitar de muitas voltas de fio. São ótimos para aplicações de baixa frequência, mas podem sofrer saturação se a corrente for muito alta.

Indutores de Núcleo Toroidal têm um design distinto em forma de donut e são eficazes na redução de interferência eletromagnética. O formato toroidal concentra o campo magnético no interior do núcleo, o que os torna ideais para circuitos onde a minimização de ruído é prioritária.

Os Indutores Variáveis possuem um núcleo que pode ser ajustado para alterar a indutância. Essa característica é útil em aplicações onde a precisão e a sintonia fina da indutância são necessárias. Eles são frequentemente encontrados em equipamentos de rádio e testes eletrônicos.

Cada tipo de indutor tem suas vantagens e limitações. A escolha dependerá das especificações da aplicação como Frequência de Operação, Saturação, Perdas de Energia e Espaço Disponível. Compreender a função de cada um ajuda a otimizar o desempenho do circuito.

Aplicações dos indutores

Indutores são peças chave em diversos dispositivos eletrônicos. Meu conhecimento prático destes componentes estende-se a várias aplicações, que demonstram sua versatilidade e importância na tecnologia moderna.

Em eletrônica de potência, os indutores são vitais. Eles são usados em conversores DC-DC para armazenar energia e ajudar na manutenção do nível de tensão desejado. Por exemplo, em um buck converter, o indutor desempenha um papel crucial ao suavizar a saída de tensão e corrente.

Outra aplicação notável é em filtros eletrônicos. Aqui, os indutores são usados para bloquear frequências altas enquanto permitem que as frequências mais baixas passem. Isso é especialmente útil em sistemas de áudio, onde a clareza do som é melhorada pela eliminação de ruídos indesejáveis.

Nos setores de telecomunicações, indutores são responsáveis pela isolamento de frequências. Eles nos permitem efetuar chamadas e navegar na internet sem interferências, garantindo que os sinais de diferentes faixas de frequência não se sobrepõem.

Em um contexto mais industrial e de potência, indutores encontram seu lugar em transformadores — elementos indispensáveis na transmissão e distribuição de energia elétrica. Eles transferem energia entre dois circuitos eletricamente isolados e são fundamentais para a eficiência energética de sistemas de grande escala.

Os indutores também encontram papel essencial em sistemas de armazenamento como UPS (Uninterruptible Power Supplies) e bancos de energia reativos, onde ajudam a manter a estabilidade da energia fornecida diante das flutuações da rede.

Além disso, são aplicados em circuitos resonantes, como nos utilizados em rádios e TVs, onde são chave na seleção de canais específicos, atestando sua habilidade de ressonar a frequências precisas.

Portanto, apesar de seu princípio de operação ser simples, os indutores representam uma gama de funcionalidades críticas para a eletrônica moderna. Seja aprimorando a qualidade do som ou gerenciando complexas redes de energia, sua presença é indiscutível em inúmeras aplicações do dia-a-dia.

Conclusão

Entender os indutores é fundamental para quem lida com eletrônica. Eles são mais do que simples enrolamentos de fio; são componentes vitais que desempenham funções complexas e indispensáveis. Seja na filtragem de sinais ou na eficiência energética de dispositivos, a indutância é uma propriedade que não pode ser ignorada. Minha exploração sobre esses elementos revelou a profundidade de suas aplicações e a importância de sua compreensão para o desenvolvimento de tecnologias avançadas. A capacidade de manipular correntes elétricas e a influência em sistemas variados faz dos indutores peças-chave na engenharia eletrônica moderna.
